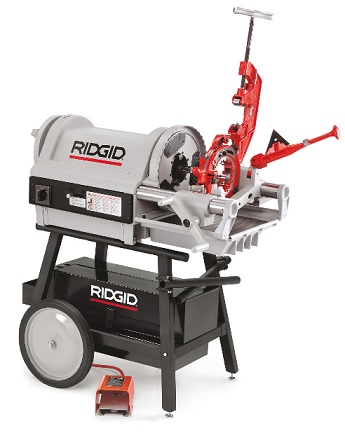

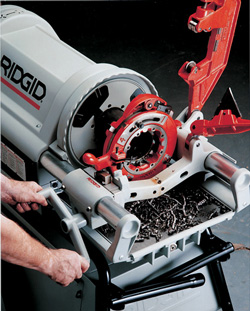

Резьбонарезной станок 1224
|
Размеры
• Трубы: 1⁄4 - 4" (8 - 100 мм), 4 - 6" (100 - 150 мм) с резьбонарезной головкой 161.
• Болты: 1⁄4 - 2" (6 - 52 мм).
Характерные особенности
• Трубная резьба 1⁄4 - 2" при частоте вращения 36 об/мин и 21⁄2 - 4" при частоте вращения 12 об/мин.
• Резьбонарезной станок модели 1224 нарезает резьбу на трубах широкой номенклатуры, в том числе на трубах из черного металла, оцинкованных или имеющих пластиковое покрытие, на кабелепроводах из нержавеющей стали, IMC и толстостенных кабелепроводах, а также на прутках твердостью до 30 единиц C по Роквеллу.
• Асинхронный электродвигатель обеспечивает звуковой уровень шума в пределах, установленных законодательными органами.
• Специальный асинхронный электродвигатель с постоянно подсоединенным конденсатором позволяет инструменту модели 1224 нарезать резьбу на всем ассортименте материалов даже при падении напряжения.
|
• Универсальная резьбонарезная головка 1⁄4 - 2"; резьбонарезная головка со ступенчатой регулировкой 21⁄2 - 4" позволяют нарезать коническую или цилиндрическую резьбу NPT/NPSM или резьбу BSPT/BSPP.
• Непрерывная и качественная смазка гребенок и рабочей заготовки через головку.
Технические характеристики
• Электродвигатель: 1,1 кВт, однофазный, 50 Гц, асинхронного типа.
• Переключатели: поворотный переключатель типа "назад/выкл./вперед" (Reverse Off / Forward) для больших нагрузок и встроенная педаль-пускатель.
• Частота вращения: 36/12 об/мин.
• Редуктор: двухскоростной редуктор с передаточным отношением 3:1.
• Зажимной патрон: быстрозажимной со сменными губками кулачков.
• Задний центрирующий патрон: кулачкового действия.
• Труборез: модель 764, полностью плавающий, самоцентрирующийся 1⁄4 - 4" с режущим роликом F-229.
• Зенковка: модели 744, 1⁄4 - 4", лезвийного типа.
• Система подачи масла: через резьбонарезную головку.
• Насос: самопрокачивающийся, шестеренчатый с автореверсированием и равномерным потоком.
|
Артикул
|
Модель
|
Описание
|
Размер трубы, дюймы
|
Частота вращ, об/мин
|
Вес, кг
|
Цена, руб
|
|
26107
|
1224
|
230 В, 50 Гц асинхронный (BSPT), Самоoткрывающаяся головка 911 и 914
|
1⁄4 - 4
|
36/12
|
210
|
982407
|
|
31442
|
1224
|
230 В, 50 Гц асинхронный (NPT), 711 и 714 резьбонарезная головка
|
1⁄4 - 4
|
36/12
|
210
|
1008381
|
Стандартные принадлежности
Резьбонарезной станок модели 1224 с педалью-пускателем:
• Резьбонарезная самооткрывающаяся головка со ступенчатой регулировкой одной модели 714 (914) 21⁄2 - 4".
• Резьбонарезная универсальная самооткрывающаяся головка одной модели 711 (911) 1⁄4 - 2".
• Один комплект унивесальных легированных гребенок 1⁄2 - 3⁄4".
• Один комплект унивесальных легированных гребенок 1 - 2".
• Один комплект быстрорежущих гребенок 21⁄2 - 4" 1224.
• Один труборез модели 764.
• Одна зенковка модели 744.
• Один запасной режущий ролик F-229.
• Масло: 5 литров жидкости для резьбонарезки.
• Три (3) шестигранных гаечных ключа.
• Инструменты и оснастка: 4 шестигранных гаечных ключа, режущий ролик F-229 для больших нагрузок, комбинированный ключ на 3⁄4", кейс для инструмента.
